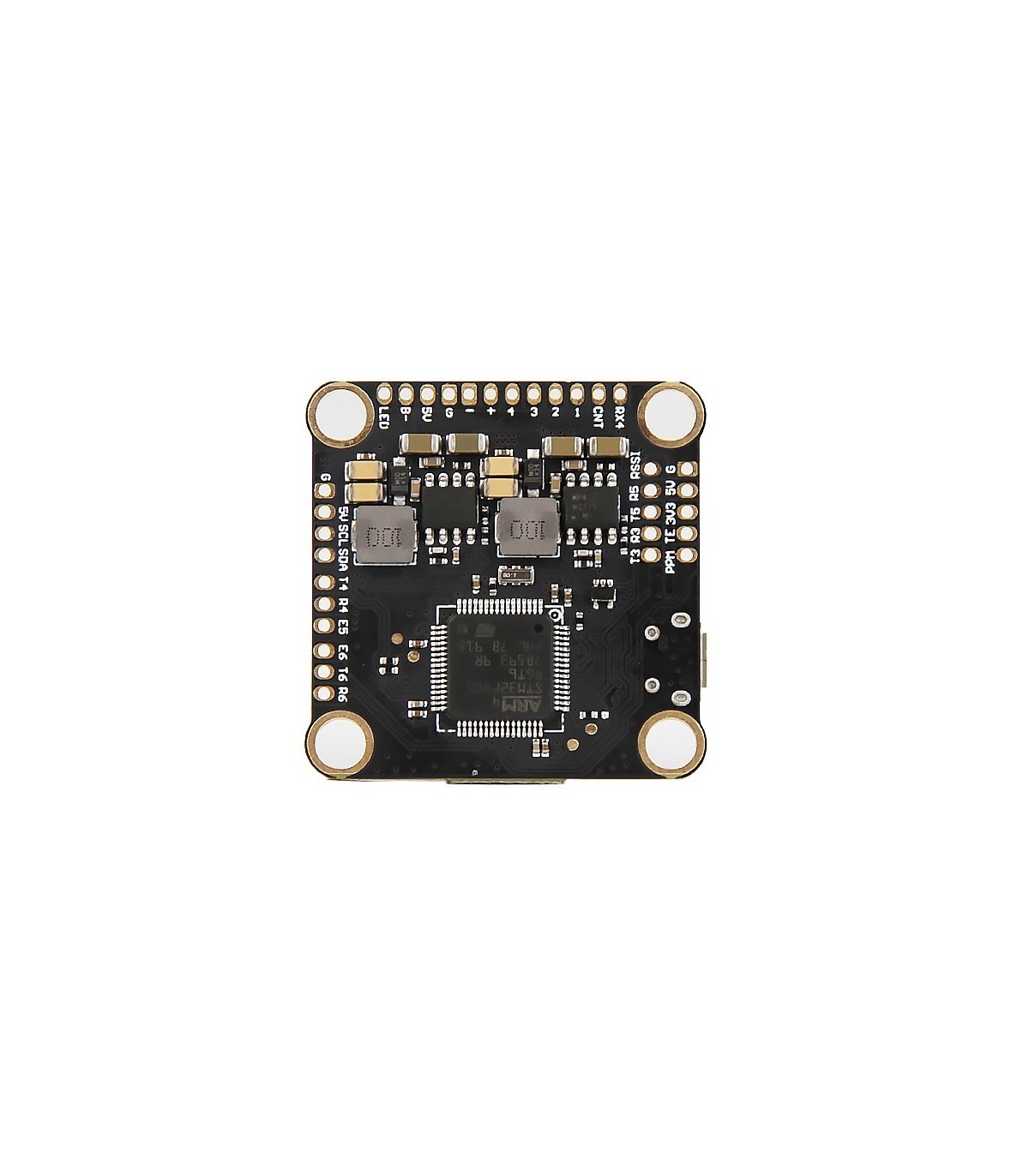

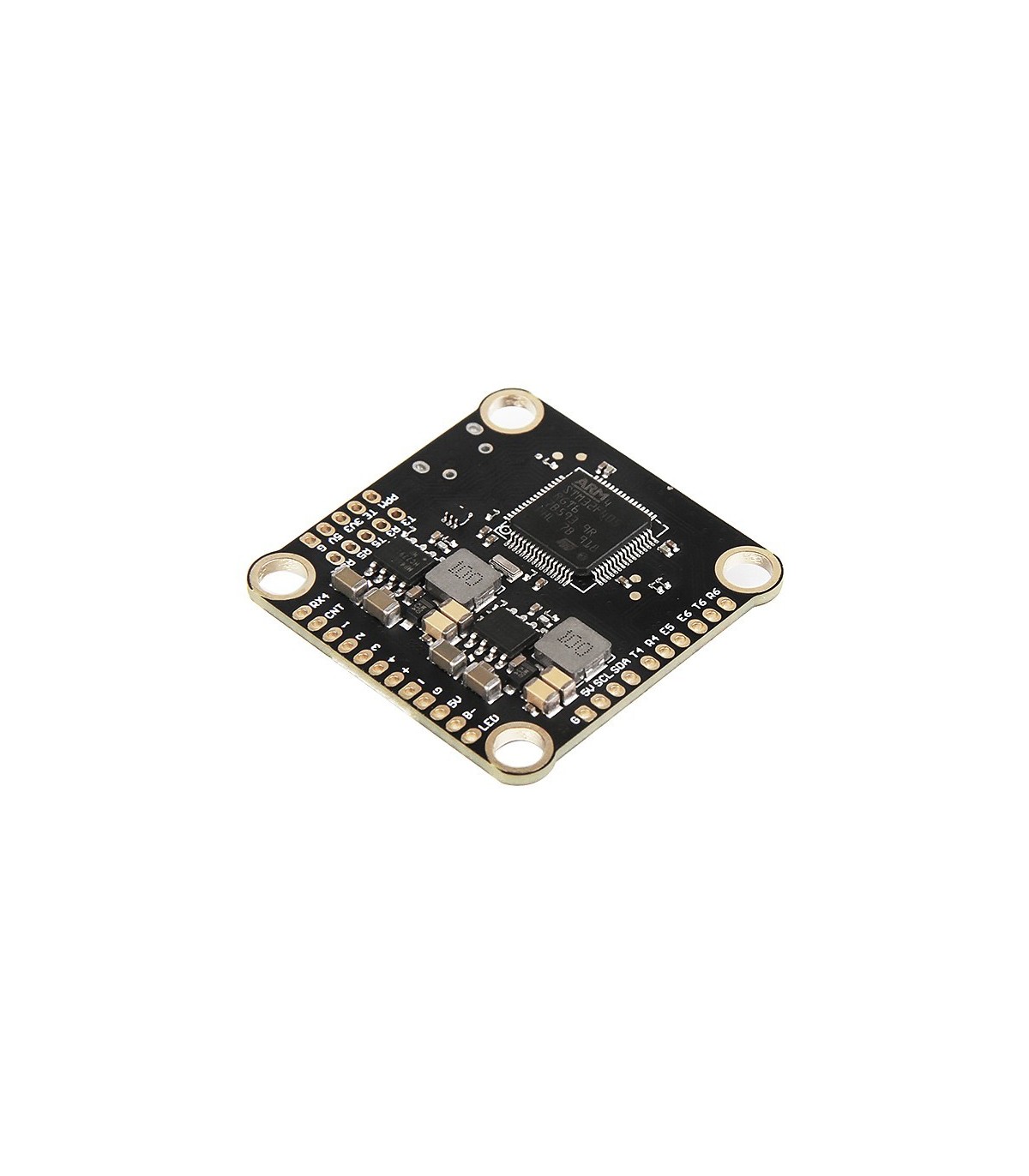

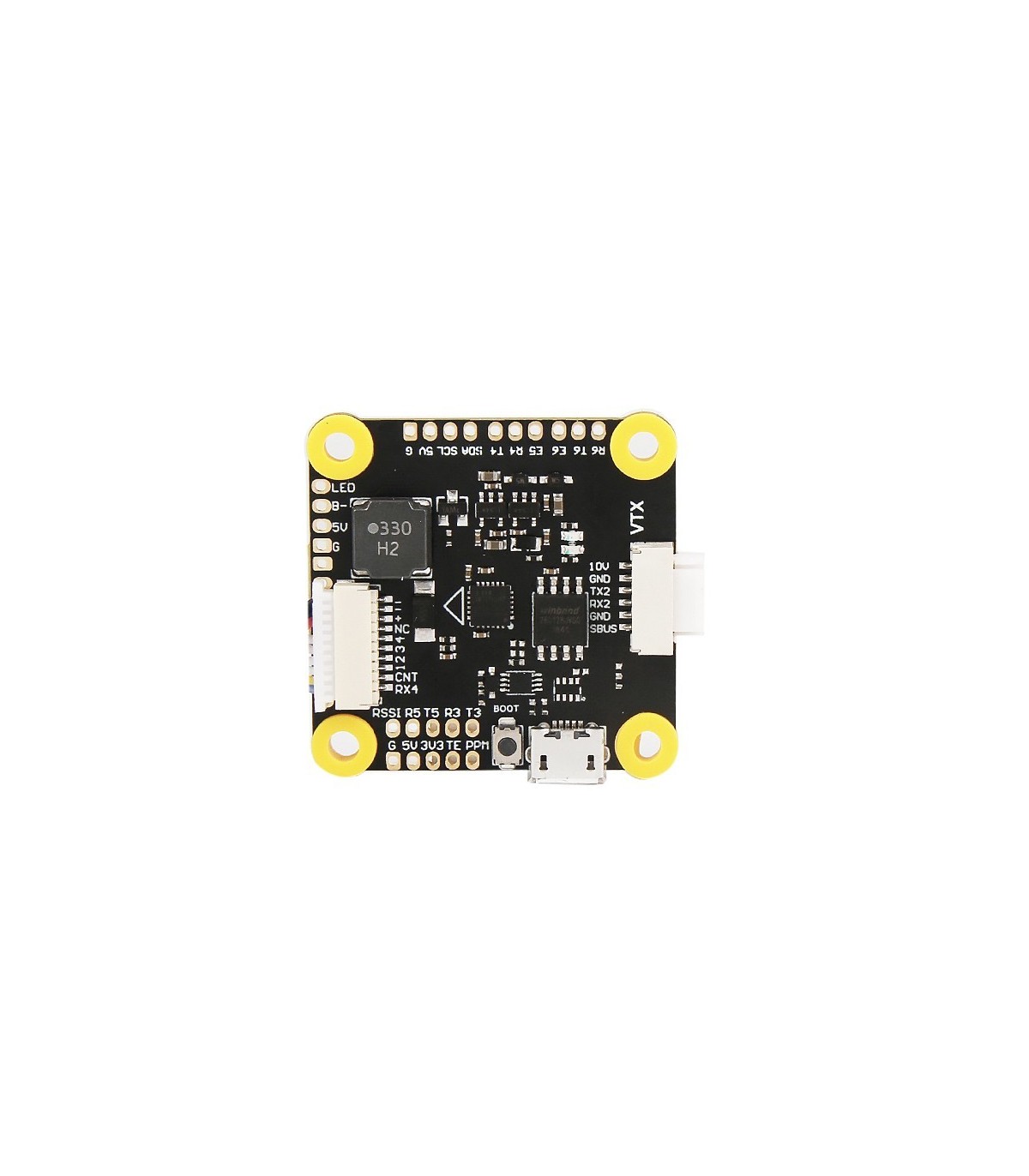

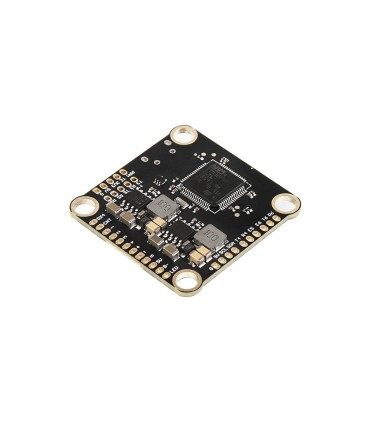

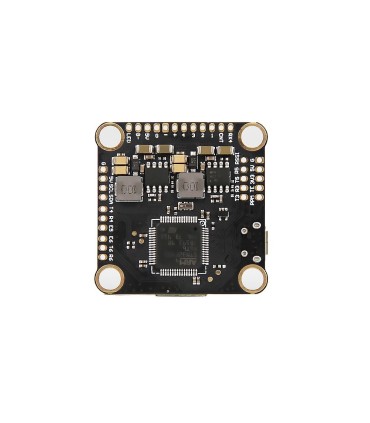

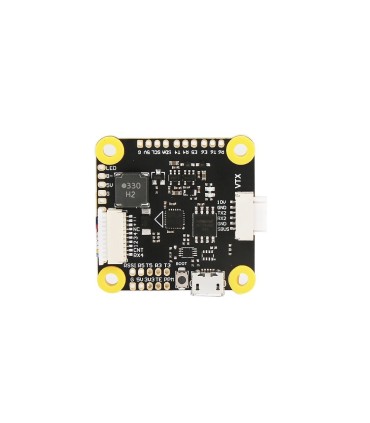

Carte de vol TMOTOR F4 HD

UART 5-RX inclut un onduleur, nécessitant donc un signal récepteur inversé pour connecter UART5-RX, comme SBUS.
ADC-CURRENT nécessite la connexion de l'interface actuelle de esc pour lire la valeur actuelle.
Uart 4-RX a besoin de connecter la télémétrie d'esc pour lire les données de télémétrie.

5V n'alimente pas les autres appareils sauf le récepteur.

Caractéristiques Techniques :

Puce de commande principale : STM32F405RGT6
Gyroscope : MPU-6000
Baromètre : Facultatif (veuillez contacter le fournisseur si vous avez un lien)
RAM : sur carte 16 Mo
Tension d'entrée : 12V-25.2V ( 3-6S)
BEC : 5V/2A (récepteur), 10V/2A (VTX)
Taille : 37MM de hauteur par 37 MM de largeur
Distance de montage : 30,5 mm par 30,5 mm
Poids : 8,4 g
Firmware : TMOTORF4( BETAFLIGHT)
