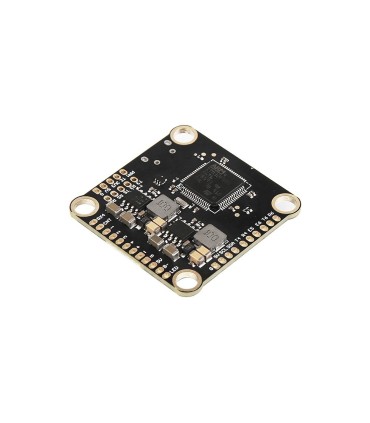

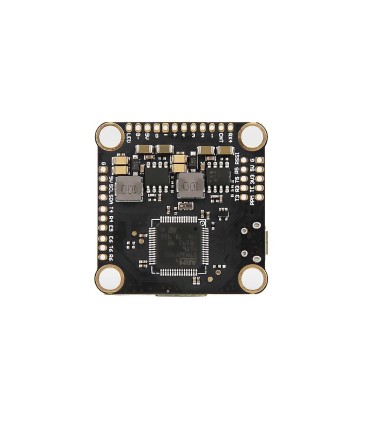

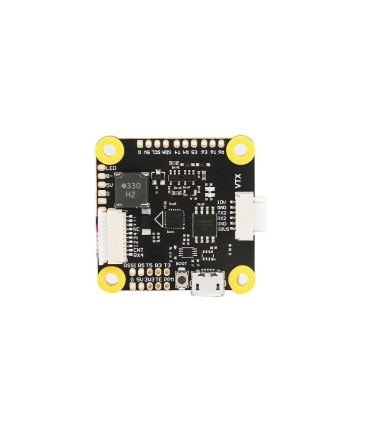

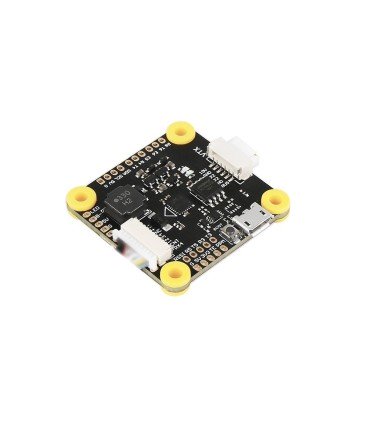

Mapa-de-vuelo TMOTOR F4 HD

UART 5-RX incluye un inversor, por lo que se requiere un receptor de la señal invertida para conectar UART5-RX, tales como el SBUS.
ADC-ACTUAL requiere la conexión de la interfaz actual de la esc para leer el valor actual.
Uart 4-RX tiene necesidad de conectar la telemetría para la esc para leer los datos de telemetría.

5V no suministra energía a otros dispositivos excepto el receptor.

Características Técnicas :

Chip de control principal : STM32F405RGT6
Giroscopio : MPU-6000
Barómetro : Opcional (por favor contacte a su proveedor si usted tiene un enlace)
RAM : a bordo de 16 Mb
Voltaje de entrada : 12V-25.2 V ( 3-6S)
BEC : 5V/2A (receptor), 10V/2A (VTX)
Tamaño : 37 mm de alto por 37 MM de ancho
Distancia de montaje : 30,5 mm 30,5 mm
Peso : 8,4 g
Firmware : TMOTORF4( BETAFLIGHT)
