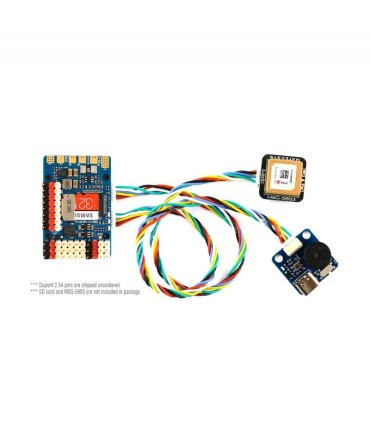

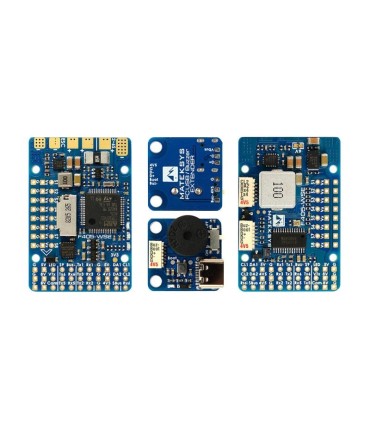

Carte de vol MATEK F405-WSE

Carte de vol MATEK F405-WSE

Caractéristiques techniques:

• MCU: 168MHz STM32F405RGT6  1MB Flash
• IMU: MPU6000 (SPI1) (à calibrer avant vos soudures!)
• Baro: DPS310 (I2C1)
• OSD: AT7456E (SPI2)
• Blackbox: MicroSD socket (SPI3)
• VCP & 6x UARTs,
• 1x Softserial_Tx option (TX2 pad, INAV)
• 10x PWM outputs(S1~S9, LED)
• 2x I2C
• 3x ADC (tension, courant, RSSI)
• 3x LEDs for FC STATUS (Blue, Green) &3.3V indicateur(Red)
• Built in inverter on UART2-RX for SBUS input
• PPM/UART partagé: UART2-RX
• 1x SH1.0_6pin connecteur (4V5/G/TX4/RX4/DA2/CL2) for GPS/compass
• 1x SH1.0_6pin connecteur pour USB & buzzer
• DJI FPV OSD: any spare UART
• FrskyOSD: any spare UART
• 6~30V DC IN (2~6S LiPo)
• 132A high-precision Current Sense (Scale 250)
• PDB/Current sense resistor: 60A continu, 132A burst.
• BEC 5V 2A pour FC & Peripheriques
• BEC Vx 5A pour servos, 5V/ 6V option
• BEC 8V 1.5A pourVTX & camera
• LDO 3.3V 200mA
• Sonde de tension batterie: 1k:10k
• Dimensions: 44 x 29 x 10 mm
• Format: 25 x 25mm, Φ2mm
• Masse: 20g avec embase et adaptateur USB/buzzer
