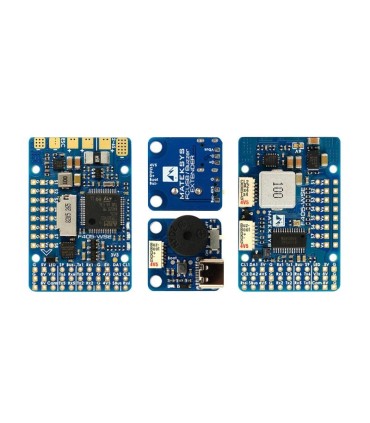

Mapa de Vuelo de MATEK F405-WSE

Mapa de Vuelo de MATEK F405-WSE

Especificaciones técnicas:

• MCU: Flash de 168 MHZ STM32F405RGT6 de 1 MB
• IMU: MPU6000 (SPI1) (para calibrar antes de soldar!)
• Modelo no.: DPS310 (I2C1)
• OSD: AT7456E (SPI2)
• Caja negra: conector microSD (SPI3)
• VCP y 6 x UARTs,
• 1 opción Softserial_Tx (almohadilla TX2, INAV)
• 10 salidas PWM (S1~S9, LED)
• 2 I2C
• 3 ADC (voltaje, corriente, RSSI)
• 3 LED para ESTADO FC (Azul, Verde) e Indicador de 3,3 V (Rojo)
• Inversor incorporado en UART2-RX para entrada SBUS
• PPM / UART compartido: UART2-RX

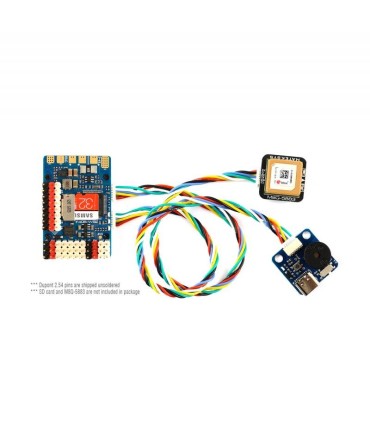

• 1 conector SH1.0_6 pines (4V5 / G / TX4 / RX4 / DA2 / CL2) para GPS / brújula
• 1 conector SH1.0_6 pines para USB y zumbador
• DJI FPV OSD: cualquier UART de repuesto
• FrskyOSD: cualquier UART de repuesto
• 6~30V DC EN (2~6S LiPo)
• Sensor de corriente de alta precisión 132A (Escala 250)
• Resistencia de detección de PDB / corriente: 60A continua, explosión de 132A.
• 5V 2A BEC para FC y periféricos
• Vx 5A BEC para servos, opción de 5V / 6V
• 8V 1.5 A BEC para VTX y cámara
• CA 3,3 V 200mA
• Sonda de voltaje de batería: 1k: 10k
• Dimensiones: 44 x 29 x 10 mm
• Tamaño: 25 x 25 mm, φ2 mm
• Peso: 20 g con placa base y adaptador USB / zumbador
