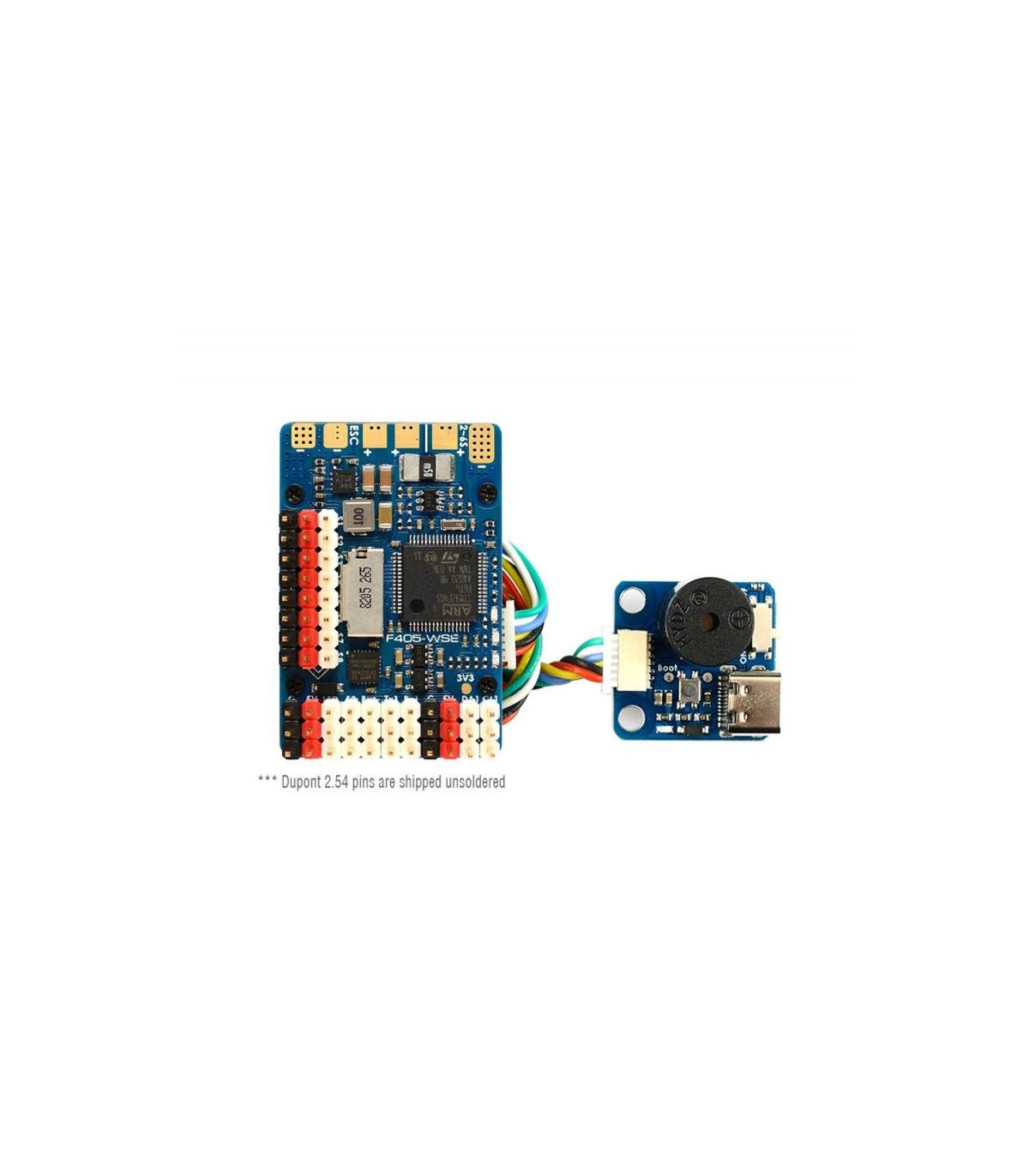

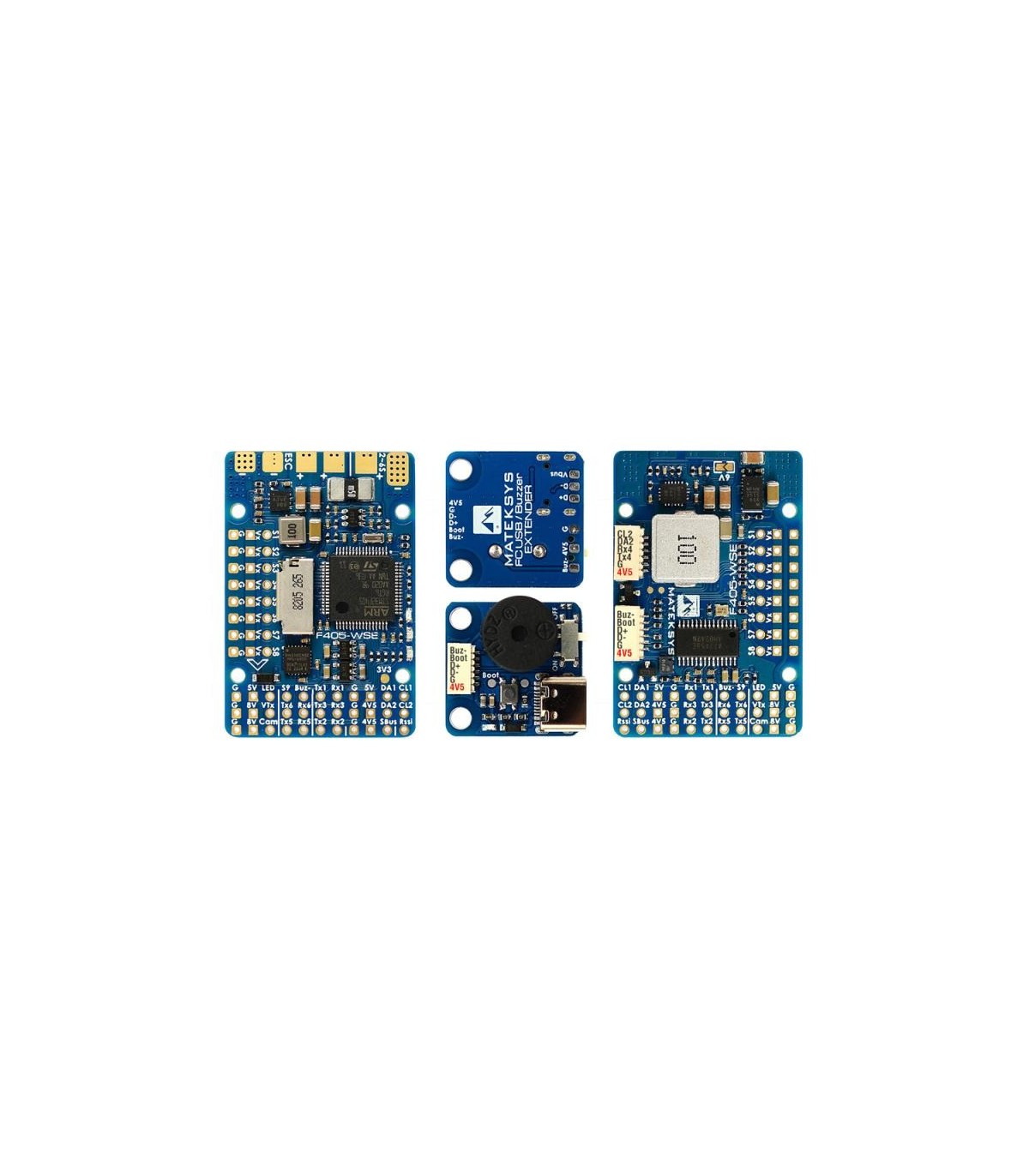

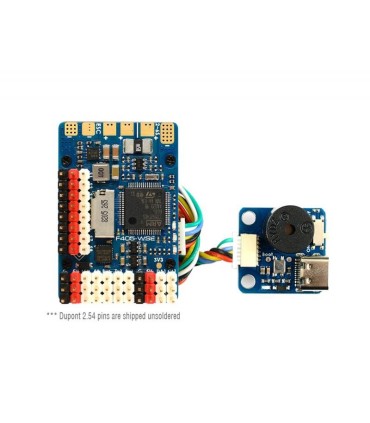

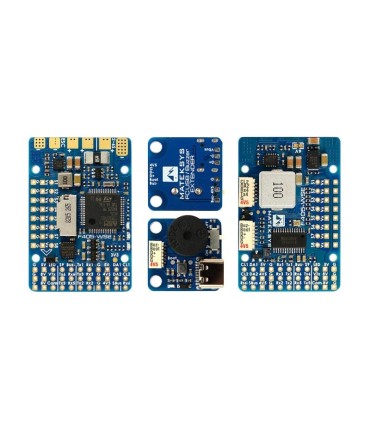

Karte von flug MATEK F405-WSE

Karte von flug MATEK F405-WSE

Technische Daten:

• MCU: 168mhz STM32F405RGT6 1MB Flash
• IMU: mpu6000 (SPI1) (Kalibrieren vor Schweißnähten!)
• Baro: DPS310 (I2C1)
• OSD: AT7456E (SPI2)
• Blackbox: MicroSD socket (SPI3)
• VCP & 6x UARTs,
• 1x Softserial_Tx option (tx2 pad, INAV)
• 10x PWM ausgänge(S1~S9, LED)
• 2X I2C
• 3X ADC (Spannung, Strom, RSSI)
• 3x LEDs für FC STATUS (Blue, Green) & 3.3 V Anzeige (Red)
• Built in inverter on UART2-RX for SBUS input
• PPM/UART shared: UART2-RX

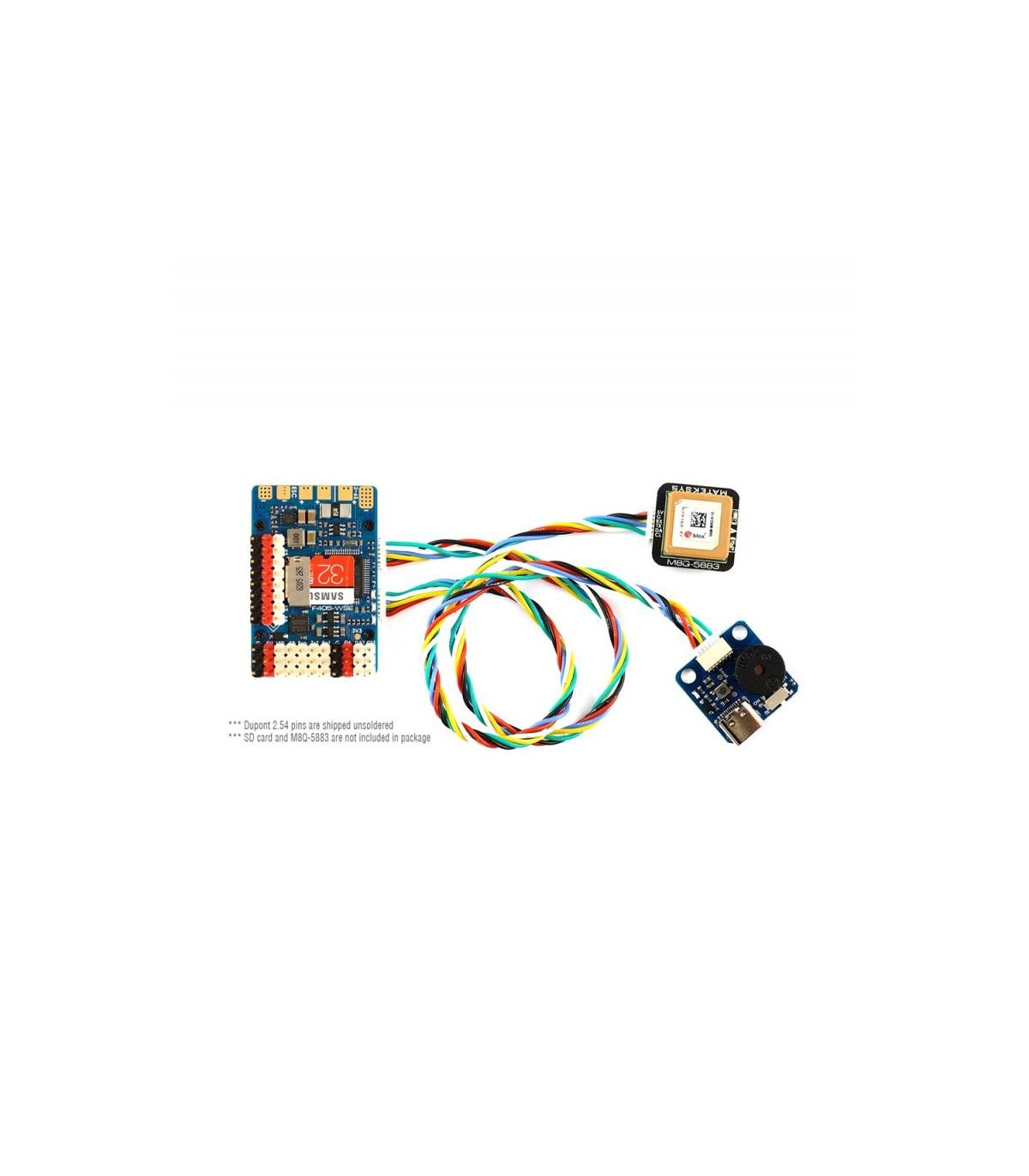

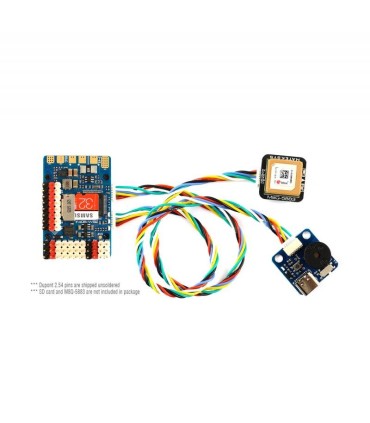

• 1x SH1.0_6pin stecker (4V5/G/TX4/RX4/DA2/CL2) for GPS/compass
• 1x SH1. 0_6pin Stecker für USB & Summer
• DJI FPV OSD: any spare UART
• FrskyOSD: any spare UART
• 6 ~ 30V DC IN (2 ~ 6s LiPo)
• 132A high-precision Current Sense (Scale 250)
• PDB / Current sense resistor: 60A Continuous, 132A burst.
• BEC 5V 2A für FC & Geräte
• BEC Vx (5A) für servos 5V/ 6V option
• BEC 8V 1.5 a fürvtx & camera
• LDO 3.3 V 200mA
• Sensor batterie spannung: 1k:10k
• Abmessungen: 44 x 29 x 10 mm
• Format: 25 x 25mm, Φ2mm
• Gewicht: 20g mit sockel und USB-adapter/summer
