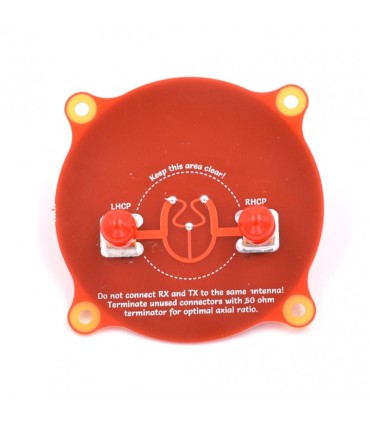

Patch-antenne, Triple Feed Patch RJX-HOBBY

De antenne Triple Feed Patch is een directionele antenne met circulaire polarisatie, gemaakt door Maarten Baert in samenwerking met Robin Theunis.

Read moreShow less
€ 15,90 (incl. btw)
Houd mij op de hoogte van beschikbaarheid
Love0
Add to compare0
Add to wishlist
Omschrijving

De antenne Triple Feed Patch is een directionele antenne met circulaire polarisatie, gemaakt door Maarten Baert in samenwerking met Robin Theunis.

De doelen waren:

  • Een goede werking van straling
  • Goede axial ratio, niet alleen direct, loodrecht op de patch, maar ook off-center.

Technische Kenmerken :

  • Center frequentie: 5.8 GHz
  • Gepolariseerde naar links of naar rechts, afhankelijk van de aansluiting die wordt gebruikt
  • Bandbreedte: 660 MHz (5,47 - 6,13 GHz)
  • Correspondentie: S11 <-20 dB, VSWR <1.22 (in het midden frequentie)
  • Axial ratio: <1,3
  • Antenne Gain: 9.4 dBi
  • Breedte breedte op halve vermogen: 55 ° (horizontaal en verticaal)
  • De effectiviteit van de straling: 83,5%

Inbegrepen :

  • 1x Patch-antenne
  • 1x kabel van de uitbreiding van SMA
  • 1x connector "Dummy Load" om op de ongebruikte aansluiting.
Read moreShow less
Productdetails
ANTTRIPLFEEDRJX
