Antena, o Triplo de Alimentação Patch RJX HOBBY

A antena Tripla Alimentação Patch é uma antena direcional com polarização circular, criado por Maarten Baert, em colaboração com Robin Theunis.

Os principais objetivos do projeto foram:

• Boa eficiência de radiação
• Bom axial relação, não só diretamente perpendicular ao patch, mas também fora do centro.

Características Técnicas :

• Frequência central: 5.8 GHz

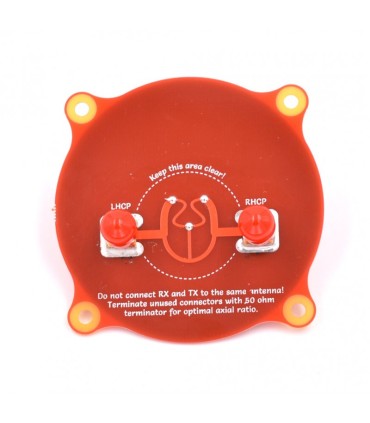

• Polarizada para a esquerda ou para a direita dependendo do conector usado
• Largura De Banda: 660 MHz (5,47 - 6,13 GHz)
• Correspondência: S11 <-20 dB VSWR <1.22 (na frequência central)
• Axial ratio: <1,3
• O Ganho da antena: 9.4 dBi
• Largura de feixe de meia potência de saída: 55 ° (horizontal e vertical)
• A eficácia da radiação: 83,5%

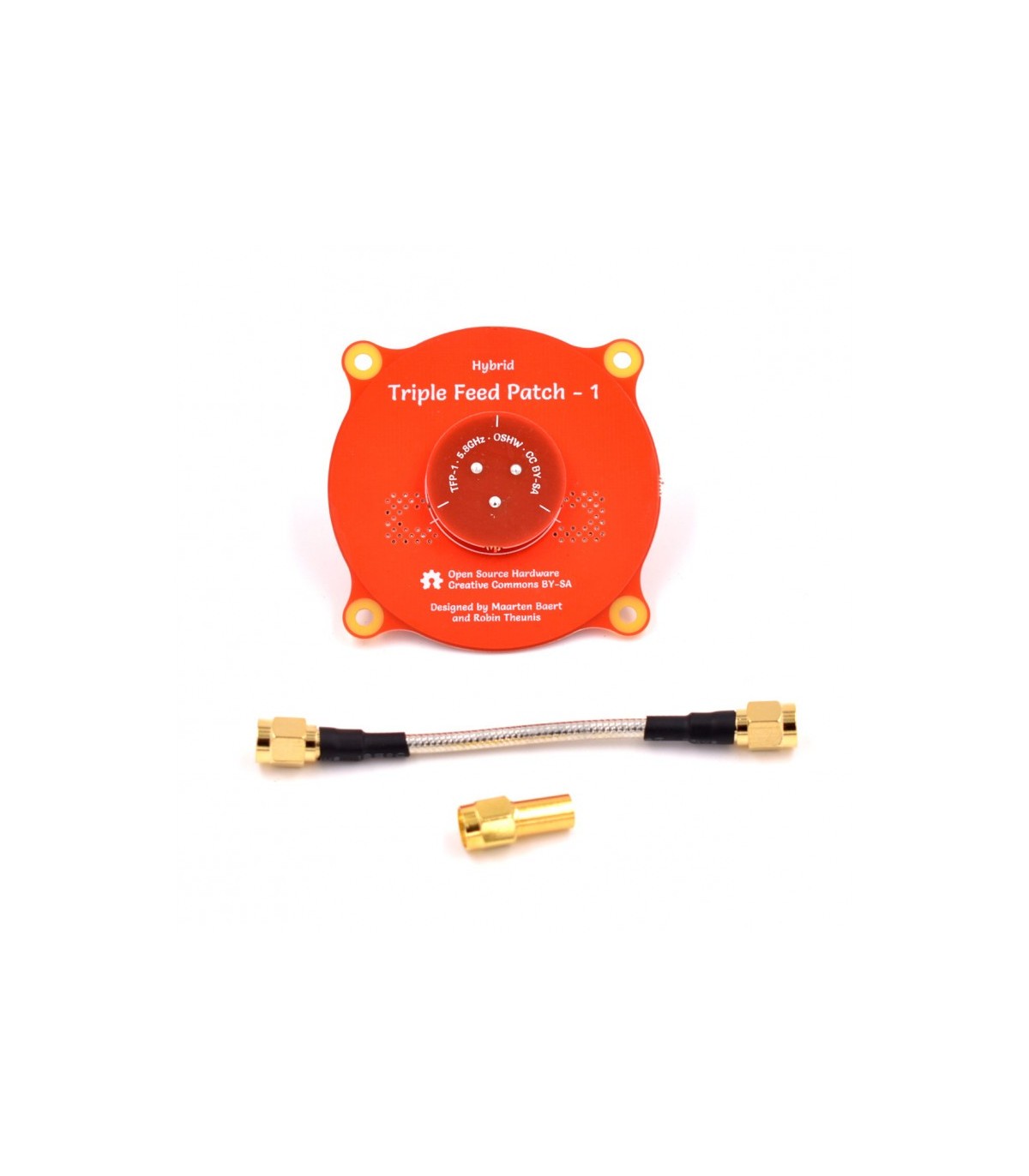

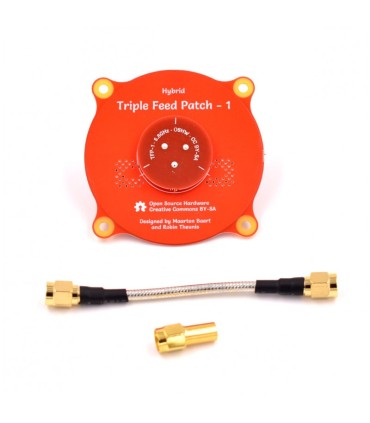

Incluído :

• 1x antena
• 1x cabo de extensão SMA
• 1x conector "Dummy Load" para colocar no conector não utilizado.
