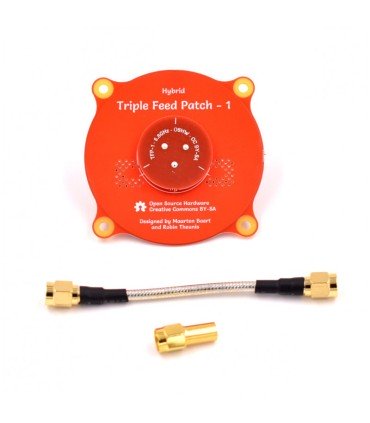

Antenna Patch, Tripla Alimentazione Patch RJX HOBBY

L'antenna Tripla Alimentazione Patch è un'antenna direzionale con polarizzazione circolare, creata da Maarten Baert, in collaborazione con Robin Theunis.

I principali obiettivi del progetto sono stati:

• Buona efficienza di radiazione
• Buona assiale rapporto, non solo direttamente perpendicolare alla patch, ma anche off-center.

Caratteristiche Tecniche :

• Centro di frequenza: 5.8 GHz
• Polarizzata a sinistra o a destra a seconda del connettore utilizzato
• Larghezza Di Banda: 660 MHz (5,47 - 6,13 GHz)
• Corrispondenza: S11 <-20 dB VSWR <1.22 (a frequenza centrale)
• Assiale rapporto: <1,3
• Guadagno Antenna: 9.4 dBi
• Larghezza del fascio a metà potenza: 55 ° (orizzontale e verticale)
• L'efficacia della radiazione: 83,5%

Incluso :

• 1x antenna Patch
• 1x cavo di prolunga SMA
• 1x connettore "Carico Fittizio" per mettere su il connettore inutilizzato.
