Antena de parche, Triple Alimentación Parche RJX HOBBY

La antena Triple de Alimentación Parche es una antena direccional con polarización circular, creado por Martín Baert, en colaboración con Robin Theunis.

Los principales objetivos de diseño fueron:

• Buena eficiencia de radiación
• Buena relación axial, no sólo directamente perpendicular al parche, pero también fuera del centro.

Características Técnicas :

• Centro de frecuencia: 5.8 GHz
• Polarizada a la izquierda o a la derecha dependiendo del conector utilizado
• Ancho De Banda: 660 MHz (5,47 - 6,13 GHz)
• Correspondencia: S11 <-20 dB VSWR <1.22 (en el centro de la frecuencia)
• Relación Axial: <1,3
• La Ganancia de la antena: 9.4 dBi
• Ancho de haz de media potencia de salida: 55 ° (horizontal y vertical)
• La eficacia de la radiación: 83,5%

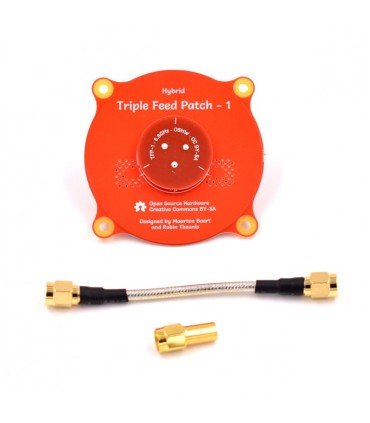

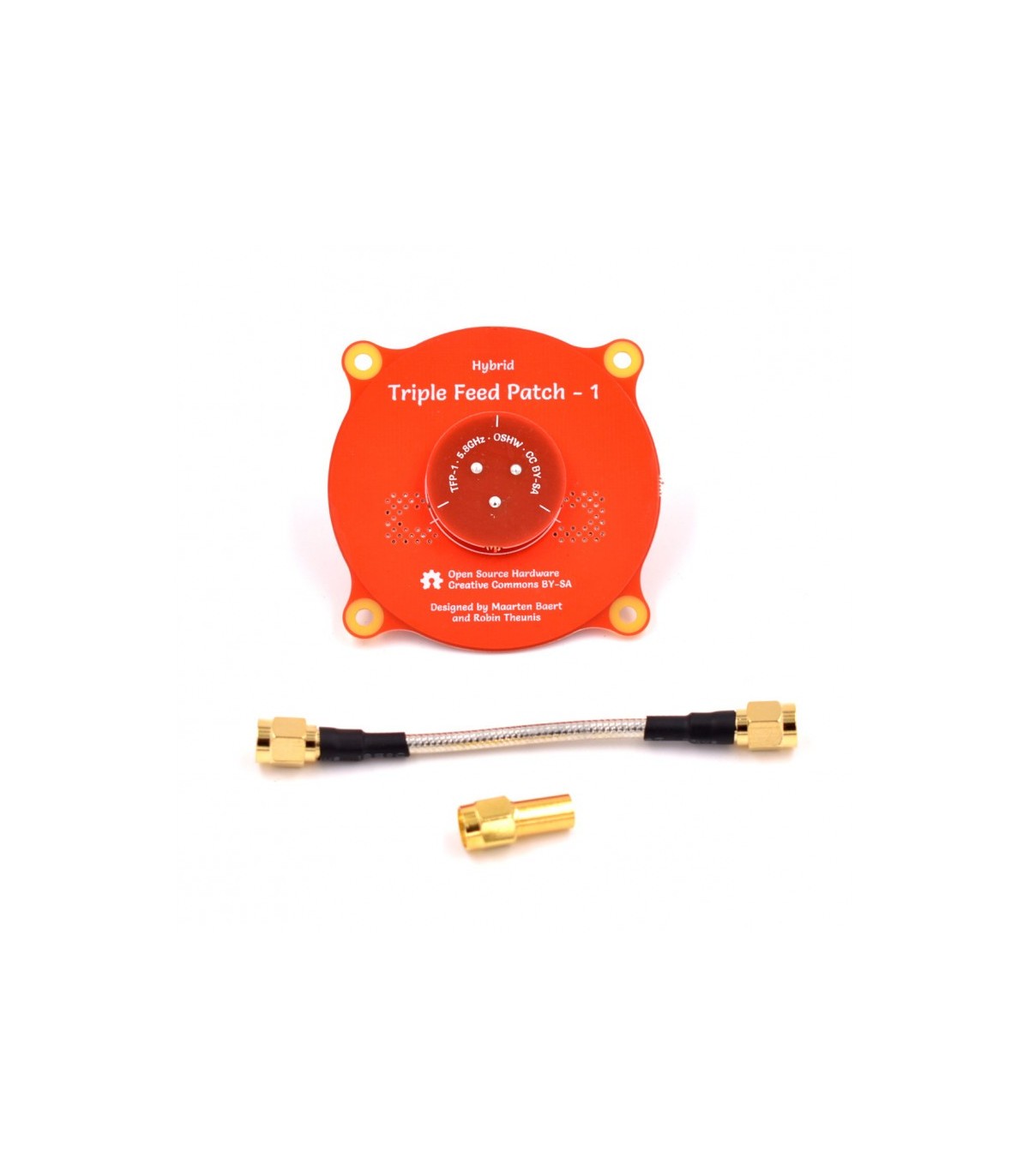

Incluye :

• 1x antena de Parche
• 1x cable de extensión de la SMA
• 1x conector "Dummy Load" para poner en el conector no utilizado.
