Antenne Patch Triple Feed Patch RJX HOBBY

L'antenne Triple Feed Patch est une antenne directionnelle à polarisation circulaire, créée par Maarten Baert en collaboration avec Robin Theunis.

Les principaux objectifs de conception étaient:

• Bonne efficacité de rayonnement
• Bon rapport axial, non seulement directement perpendiculaire au patch, mais aussi décentré.

Caractéristiques Techniques :

• Fréquence centrale: 5,8 GHz

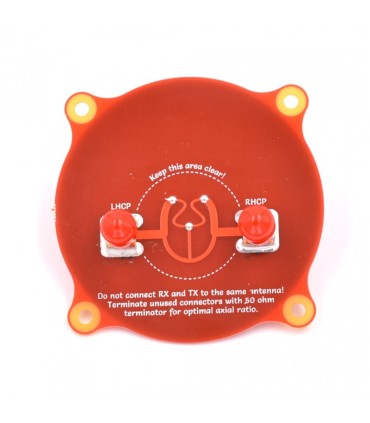

• Polarisée à gauche ou droite suivant le connecteur utilisé
• Bande passante: 660 MHz (5,47 - 6,13 GHz)
• Correspondance: S11 <-20 dB, VSWR <1.22 (à la fréquence centrale)
• Rapport axial: <1,3
• Gain d'antenne: 9.4 dBi
• Largeur du faisceau demi-puissance: 55 ° (horizontal et vertical)
• Efficacité du rayonnement: 83,5%

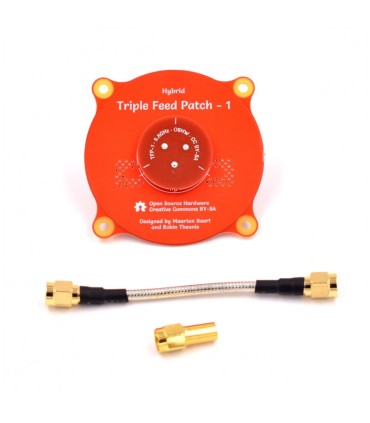

Inclus :

• 1x antenne Patch
• 1x rallonge SMA
• 1x connecteur "Dummy Load" à mettre sur le connecteur non utilisé.
